冷却塔散热胶片焊接机

机器型号: HR-50KW
适用范围: 专用焊接 大面积PVC片材,冷却塔散热胶片,冷却塔填料,冷却塔PVC填料,工业型冷却塔填料,淋水片材,马利冷却塔填料,PVC淋水片材
机器特点: 由高周波系统、(含高周波电箱、高周波控制配电箱、滑台缓冲控制、高周波龙门式四柱机架结构。) 滑台式工作台系统、高周波防护系统、高周波油压驱动系统,独立的水冷系统等结构组成。
分享到: 复制 更多

 冷却塔散热片焊接机介绍:

       用途:专用焊接 大面积PVC片材,冷却塔散热胶片,冷却塔填料,冷却塔PVC填料,工业型冷却塔填料,淋水片材,马利冷却塔填料,PVC淋水片材

       由高周波系统、(含高周波电箱、高周波控制配电箱、滑台缓冲控制、高周波龙门式四柱机架结构)  滑台式工作台系统、高周波防护系统、高周波油压驱动系统,独立的水冷系统等结构组成。本设备是一套自动高周波焊接装置,在滑台式工作台手工放入工件,由手工定位,设备将工件自动送至高周波工作区域进行高周波焊接;完成焊接的产品经滑台式工作台退回后取出。从而完成一个完整的流程;作业员按设备设定的节拍持续置入产品原料,高周波作业节拍高效率地自动化完成熔接作业。用户可自由设置作业时间,一般为10--15秒一个作业节拍。

 冷却塔散热片焊接机的特点:

   1、作业频率:13.56MHZ,符合国际IEC相关标准。

   2、低能耗高功率东芝电子管。

   3、最大输出高周波功率达50KW。

    4、873高敏火花保护回路。

   5、电阻采用过流保护装置。

     6、采用油浸式变压器带散热片。

   7、电子管采用独立水冷系统。

冷却塔散热片焊接机机器规格:

技术参数:

机型 HR-15KW HR-25KW HR-35KW HR-50KW
高周波功率 15000W 25000W 35000W 50000W
电源电压 380V   50/60HZ
频率 27.12MHZ- 13.56MHZ
输入功率 25KVA 35KVA 50KVA 70KVA
整流器 SILICON DIODE 矽二极体
振荡管 8T85RB 8T25RA 8T87RB E3116
最大压力 1000kg 1000kg 1500kg 2000kg
最大电极间隔 100MM
焊头活动尺寸 100MM
上电极尺寸 30”х48” 30”х65” 40”х74” 50”х85”
下电极尺寸 50”х60” 50”х70” 50”х60” 50”х90”
熔接时间 0~10S可调Adjustable

<机器相关所有尺寸,均可根据用户要求定制。因改良需要,规格变动不另通知>


机器三维图:

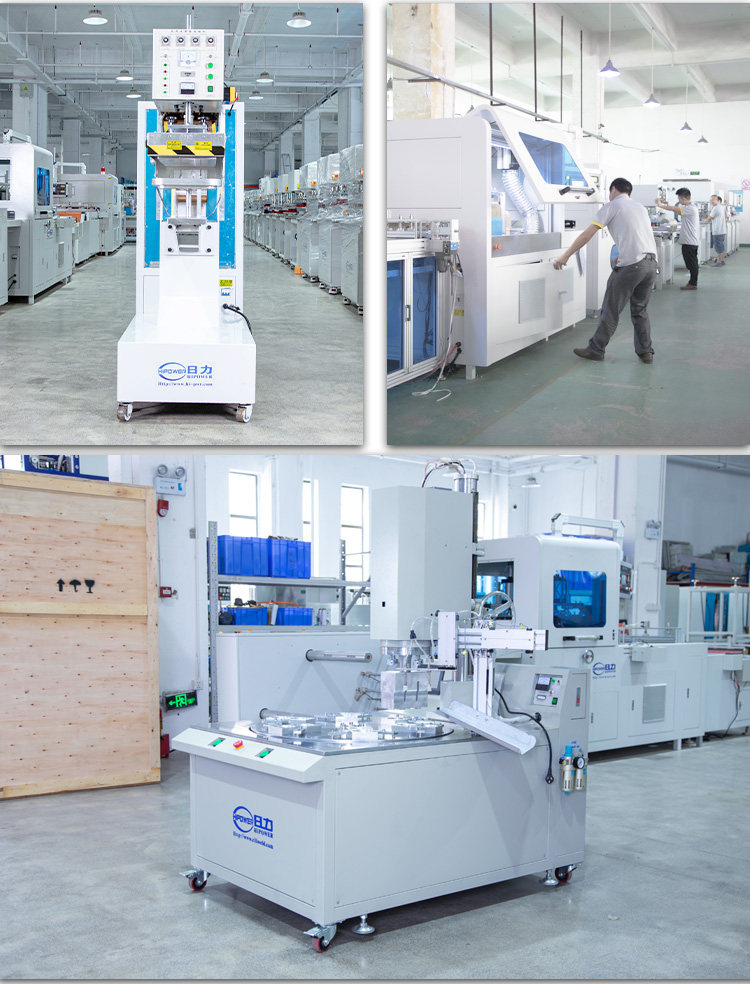

 机器机图片机产品图:


冷却塔散热片焊接机

冷却塔散热片焊接机

冷却塔散热片焊接机

冷却塔散热片焊接机

冷却塔PVC填料焊接机

冷却塔散热胶片焊接机

冷却塔散热胶片焊接机
